Comment fonctionne le moulage au sable ? Processus et pièces expliqués

Le moulage au sable consiste à emballer un mélange de sable autour d'un motif de la pièce souhaitée, à retirer le motif pour laisser une cavité, à verser du métal fondu dans cette cavité et à briser le moule en sable une fois le métal solidifié. Il s'agit du procédé de moulage de métaux le plus ancien et le plus largement utilisé au monde, représentant environ 70 % de toutes les pièces moulées en métal produites dans le monde en poids. Le moulage au sable peut produire des pièces allant de quelques grammes à plus de 100 tonnes, dans presque tous les métaux, avec un coût d'outillage minimal par rapport aux autres méthodes de moulage. Le compromis réside dans la tolérance dimensionnelle et la finition de surface : les pièces moulées en sable atteignent généralement des tolérances de ±0,03 à ±0,06 pouces par pouce et des valeurs de rugosité de surface de 250 à 500 Ra (µin), ce qui est plus grossier que le moulage sous pression ou le moulage de précision, mais tout à fait adéquat pour une vaste gamme d'applications structurelles et mécaniques.

Le processus de moulage au sable : étape par étape

Le moulage au sable suit une séquence d'étapes répétables qui transforme le sable brut et le métal fondu en une pièce finie. Chaque étape comporte des exigences techniques spécifiques qui déterminent la qualité du moulage final.

1. Création de patrons : Un motif – une réplique exacte de la pièce souhaitée, généralement surdimensionnée d'un retrait de 1 à 2,5 % selon le métal – est fabriqué à partir de bois, de plastique, d'aluminium ou de mousse d'uréthane. Le motif comprend des angles de dépouille (généralement de 1 à 3 degrés par côté) pour permettre un retrait propre du sable sans perturber les parois de la cavité du moule.
2. Préparation du moule : Le motif est placé dans une boîte en deux parties appelée flacon (la chape en haut, la traînée en bas). Le sable est fermement compacté autour du motif dans chaque moitié. Pour le moulage au sable vert – la méthode la plus courante – le mélange de sable est composé de 85 à 95 % de sable de silice, de 4 à 10 % d'argile bentonite comme liant et de 2 à 5 % d'eau. L'argile et l'eau créent une plasticité qui maintient la forme du moule lorsque le motif est retiré.
3. Suppression du motif : Les moitiés du flacon sont soigneusement séparées et le motif est dessiné, laissant une impression négative précise de la géométrie de la pièce dans le sable. Un composé de séparation appliqué sur le motif avant le pilonnage empêche l'adhérence du sable lors du retrait.
4. Paramètre de base (si nécessaire) : Pour les pièces comportant des cavités internes, telles que des tubes creux, des ports de moteur ou des trous carottés, des noyaux de sable préformés sont placés dans la cavité du moule avant la fermeture. Les noyaux sont fabriqués séparément à partir de sable lié chimiquement (procédé sans cuisson, sans coque ou en boîte froide) et soutenus par des impressions de noyau - des projections sur le motif qui créent des évidements dans la paroi du moule où reposent les extrémités du noyau.
5. Création d'un système de gate : Des canaux creusés ou formés dans le sable - appelés système d'entrée - guident le métal en fusion depuis la coupelle de coulée à travers la carotte (canal vertical), le long des canaux (canaux horizontaux) et dans la cavité du moule via des ingates. Des colonnes montantes (réservoirs de métal supplémentaire) sont également positionnées au niveau des sections épaisses pour alimenter le métal en fusion dans la pièce au fur et à mesure qu'il se rétrécit pendant la solidification, empêchant ainsi la porosité de retrait.
6. Assemblage et coulée du moule : La chape et la traînée sont réassemblées et serrées ou lestées pour empêcher la pression hydrostatique du métal en fusion de soulever la chape pendant la coulée. Le métal est coulé à la bonne température — généralement 1 250 à 1 500 °C pour la fonte et 650 à 750 °C pour les alliages d'aluminium — en douceur et en continu pour éviter les turbulences, qui peuvent emprisonner des gaz ou éroder les parois du moule.
7. Refroidissement et solidification : Le moule rempli reste tranquille pendant que le métal refroidit. Le temps de refroidissement varie de quelques minutes pour les petites pièces en aluminium à plusieurs heures pour les grandes pièces moulées en fer ou en acier. Une perturbation prématurée provoque des déchirures chaudes, une distorsion ou une solidification incomplète.
8. Secouage : Une fois suffisamment refroidi, le moule en sable est brisé – vibré mécaniquement sur un tamis de décochage – pour libérer la pièce coulée. Le sable est collecté, reconditionné en ajoutant de l'argile fraîche et de l'eau, puis recyclé dans la production. Dans les fonderies à grand volume, 90 à 95 % du sable vert est récupéré et réutilisé.
9. Nettoyage et finition : La pièce moulée brute est nettoyée par grenaillage ou culbutage pour éliminer le sable adhérent, puis le système d'injection (puces, canaux, colonnes montantes) est coupé et rectifié au ras. Les étapes finales peuvent inclure un traitement thermique, un usinage selon les tolérances et un traitement de surface en fonction de l'application.

Pièces clés de moulage au sable et leurs fonctions

Comprendre les composants individuels d'une configuration de moulage au sable clarifie la manière dont le processus contrôle le flux de métal, la distribution de la chaleur et la qualité de la pièce finale. Chaque pièce moulée en sable répond à un objectif d'ingénierie spécifique.

Types de processus de moulage au sable

Le terme « moulage au sable » englobe plusieurs variantes de processus distinctes, chacune adaptée à différents volumes de production, complexités de pièces et exigences de précision. Choisir le bon type de processus est aussi important que la conception du moulage elle-même.

Moulage au sable vert

La méthode de moulage au sable la plus courante et la moins coûteuse. « Vert » ne fait pas référence à la couleur mais à la teneur en humidité du sable : généralement 2 à 5 % d'eau active le liant argileux bentonite. Le moulage au sable vert est le procédé par défaut pour la production de fonte grise et ductile en grand volume. , de nombreuses fonderies automobiles exploitant des lignes de sable vert entièrement automatisées produisant des milliers de pièces moulées par jour. Le sable est immédiatement recyclable après avoir été secoué. Les limites incluent une précision dimensionnelle inférieure à celle des processus à liaison chimique et un risque de défauts de gaz liés à l'humidité si l'humidité du moule n'est pas contrôlée.

Moulage au sable sans cuisson (Air-Set)

Le sable est mélangé à un liant chimique en deux parties (comme une résine furannique ou de l'uréthane phénolique) qui durcit à température ambiante par une réaction chimique plutôt que par la chaleur ou l'humidité. Les moules sans cuisson sont plus durs et plus stables dimensionnellement que les moules en sable vert, ce qui donne tolérances environ 25 à 50 % plus strictes que le sable vert . Ce processus est préféré pour les pièces volumineuses et complexes (corps de pompes industrielles, corps de vannes de grande taille et composants de machines-outils) où la précision dimensionnelle justifie le coût plus élevé du liant et le temps de préparation du moule plus long.

Moulage de coque (processus de croning)

Du sable de silice fin recouvert de résine phénolique thermodurcissable est déposé ou soufflé sur un motif métallique chauffé (175 à 370 °C), formant une fine coque de 10 à 20 mm d'épaisseur qui durcit en 10 à 30 secondes. Les deux moitiés de coque sont collées ensemble avec de la colle pour former le moule complet. Le moulage en coque produit des finitions de surface de 125 à 250 Ra (µin) et des tolérances dimensionnelles de ± 0,010 pouces – bien meilleures que le sable vert. Il est couramment utilisé pour les arbres à cames, les vilebrequins, les bielles et autres pièces de précision de volume moyen.

Moulage de mousse perdue (processus de moulage complet)

Un motif en mousse de polystyrène expansé (PSE), identique à la pièce finale, est enfoui dans du sable sec, meuble et non lié. Lorsque le métal en fusion est versé, il vaporise la mousse et prend sa forme exacte. Aucun démoulage n'est nécessaire et des géométries complexes avec des caractéristiques internes qui nécessiteraient plusieurs noyaux dans le moulage au sable conventionnel peuvent être produites sous la forme d'un seul motif de mousse. Le moulage à mousse perdue est largement utilisé pour les culasses en aluminium, les collecteurs d'admission et les blocs moteurs complexes en fer. — General Motors a produit plus de 15 millions de culasses en utilisant ce procédé.

Coulée sous vide (procédé en V)

Le sable sec et non lié est maintenu en place contre un mince film plastique drapé sur le motif par une pression sous vide plutôt que par un liant chimique. Après le coulage et la solidification, le vide est libéré et le sable s'écoule librement, sans qu'il soit nécessaire de le secouer. La coulée en V permet d'obtenir des états de surface de 150 à 300 Ra et une excellente répétabilité dimensionnelle, avec l'avantage supplémentaire de ne produire presque aucun gaz résiduaire pendant la coulée, ce qui en fait l'une des méthodes de coulée en sable les plus propres sur le plan environnemental.

Matériaux pouvant être coulés au sable

L'un des avantages les plus significatifs du moulage au sable par rapport aux procédés concurrents est la polyvalence des matériaux. Le moulage au sable est compatible avec pratiquement tous les métaux et alliages coulables , y compris ceux ayant des points de fusion élevés qui détruiraient les moules métalliques permanents.

Défauts courants du moulage au sable et comment les éviter

Les défauts de moulage au sable représentent environ 5 à 10 % de la production dans les fonderies bien gérées et jusqu'à 20 à 30 % dans les opérations mal contrôlées. Comprendre les causes des défauts est essentiel pour concevoir des contrôles de processus qui minimisent les taux de rebut.

Porosité (gaz et retrait)

La porosité est le défaut le plus courant du moulage au sable , apparaissant comme des vides dans le métal solidifié. La porosité du gaz se forme lorsque l'hydrogène ou la vapeur générée par l'humidité est emprisonné dans la masse fondue avant solidification. La porosité de retrait se forme lorsque le métal en fusion se contracte à mesure qu'il se solidifie et qu'il n'y a pas suffisamment de métal liquide disponible pour combler l'espace. La prévention consiste à contrôler la teneur en humidité du sable en dessous de 4 %, à dégazer la masse fondue avec une purge à l'azote ou à l'argon, ainsi qu'à dimensionner et positionner correctement les colonnes montantes.

Inclusions de sable et fermetures froides

Les inclusions de sable se produisent lorsque le sable meuble érodé des surfaces du moule ou du noyau est transporté dans la pièce moulée par un écoulement de métal turbulent. Des fermetures à froid se forment lorsque deux flux de métal se rencontrent dans le moule et ne fusionnent pas correctement – ​​généralement à cause d'un métal trop refroidi avant de remplir la cavité ou d'un système de déclenchement qui divise mal le flux. Une conception de seuil appropriée avec des vitesses de remplissage contrôlées (inférieures à 0,5 m/s à l'entrée pour le fer), un préchauffage adéquat du moule pour l'aluminium et un sable bien compacté réduisent tous ces défauts.

Larmes chaudes et distorsion

Les déchirures à chaud sont des fissures qui se forment dans la pièce moulée lors de la solidification lorsque la contraction thermique est contrainte par le moule ou le noyau. Ils sont plus courants dans les sections minces adjacentes aux sections épaisses et dans les métaux avec de larges plages de solidification comme le bronze d'aluminium. Les solutions de conception incluent l'ajout de congés (rayon minimum de 3 à 5 mm) aux transitions de section, l'augmentation de la capacité de pliage du noyau et l'ajustement de la séquence de solidification via des refroidissements ou le placement de colonnes montantes.

Tolérances de moulage au sable, état de surface et capacités dimensionnelles

Définir des attentes dimensionnelles réalistes avant de s’engager dans le moulage au sable évite des refontes coûteuses. Le processus a des limites de capacité bien établies qui varient selon le type de processus, le métal et la taille des pièces.

Pour référence, le moulage de précision atteint généralement ±0,005 pouces par pouce et 63-125 Ra , tandis que le moulage sous pression à haute pression atteint ±0,002 à 0,005 pouce par pouce, tous deux à des coûts d'outillage nettement plus élevés. Les tolérances de moulage au sable sont tout à fait adéquates pour la plupart des pièces structurelles, des boîtiers et des supports qui nécessitent de toute façon l'usinage d'interfaces critiques.

Coulée en sable ou autres procédés de coulée : quand choisir le sable

Le moulage au sable n'est pas toujours le choix de processus optimal. Comprendre où il excelle et où il échoue par rapport aux alternatives évite des erreurs coûteuses de sélection de processus.

Avantages du moulage au sable

• Coût d’outillage le plus bas de tous les processus de coulée : Un simple modèle en bois ou en plastique pour le moulage au sable vert peut être réalisé pour 500 à 5 000 dollars. Une matrice de moulage sous pression comparable coûte entre 20 000 et 200 000 dollars. Cela fait du moulage au sable la seule option économique pour les quantités de prototypes, les petites séries (moins de 500 pièces) et les très grandes pièces pour lesquelles l'outillage de matrice n'est pas pratique.
• Aucune limite de taille pratique : Le moulage au sable produit les plus grandes pièces moulées en métal réalisées par n'importe quel procédé. Les plus grandes pièces moulées en sable – cadres massifs pour turbines hydroélectriques, hélices de navires et cadres de presse – pèsent plus de 100 tonnes et ne pourraient être produites par aucune autre méthode.
• Compatible avec tous les alliages coulables : Y compris les alliages ferreux à point de fusion élevé (acier, acier inoxydable, fer à haute teneur en chrome) qui éroderaient ou détruiraient les outils de moulage sous pression en aluminium ou en zinc en un seul coup.
• Géométrie interne complexe via noyaux : Les noyaux de sable permettent des passages internes, des cavités et des caractéristiques qui ne peuvent pas être extraites d'un moule permanent – essentiels pour les blocs moteurs, les corps de soupapes et les collecteurs hydrauliques.

Quand choisir un processus différent

• Parois minces à tolérance serrée à grand volume → Moulage sous pression : Pour les pièces en aluminium ou en zinc en quantités supérieures à 10 000 à 50 000 pièces avec des épaisseurs de paroi inférieures à 2 mm et des tolérances inférieures à ± 0,010 pouce, le moulage sous pression haute pression a un coût par pièce inférieur malgré un investissement en outillage plus élevé.

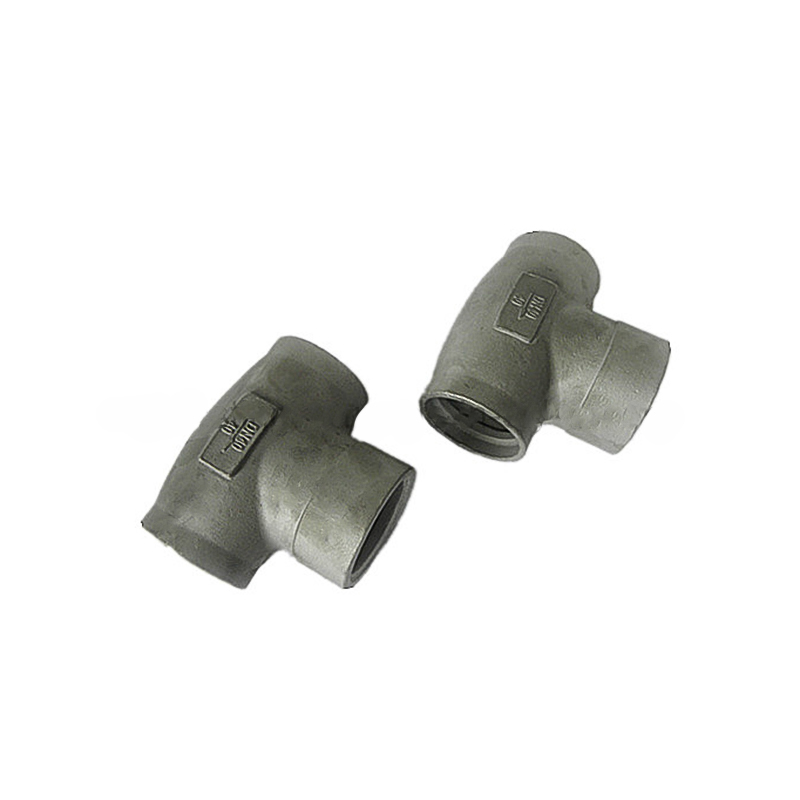

• Finition de surface fine à géométrie complexe → Moulage de précision : Les pièces avec des parois minces, des détails fins et des exigences de forme presque nette (éliminant la plupart des usinages) sont mieux servies par le moulage de précision malgré son coût par pièce plus élevé.
• Pièces rotatives simples → Coulée centrifuge : Les tuyaux, tubes, bagues et bagues cylindriques sont produits de manière plus économique et avec de meilleures propriétés mécaniques (en raison de la ségrégation centrifuge) par coulée centrifuge que par coulée en sable.

Industries et produits qui dépendent du moulage au sable

Le moulage au sable est profondément ancré dans la chaîne d’approvisionnement manufacturière de plusieurs industries majeures. De nombreux composants qui apparaissent chaque jour dans les produits finis ont commencé par être moulés en sable.

Industrie automobile

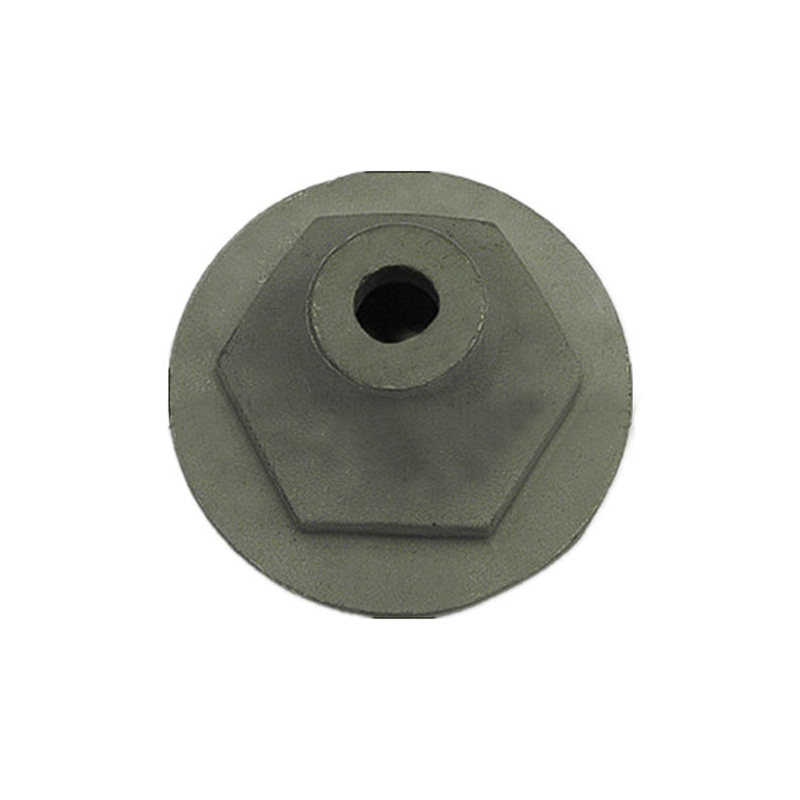

L'industrie automobile est le plus grand consommateur de pièces moulées en sable au monde , représentant environ 35 à 40 % de la production totale de la fonderie en poids. Un seul moteur à combustion interne contient des dizaines de composants moulés au sable : le bloc moteur, la culasse, le collecteur d'admission, le collecteur d'échappement, le vilebrequin (dans de nombreux modèles), le carter de différentiel, le carter de transmission, les étriers de frein et les moyeux de roue. Une voiture de tourisme typique contient 150 à 250 lb de pièces moulées en sable de fer et d'aluminium.

Machines et pompes industrielles

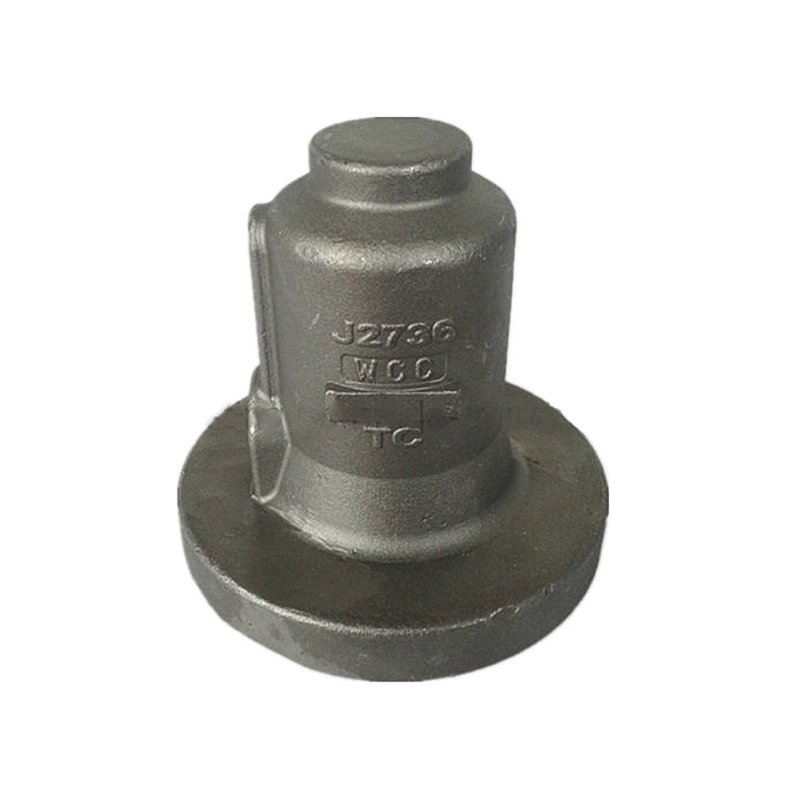

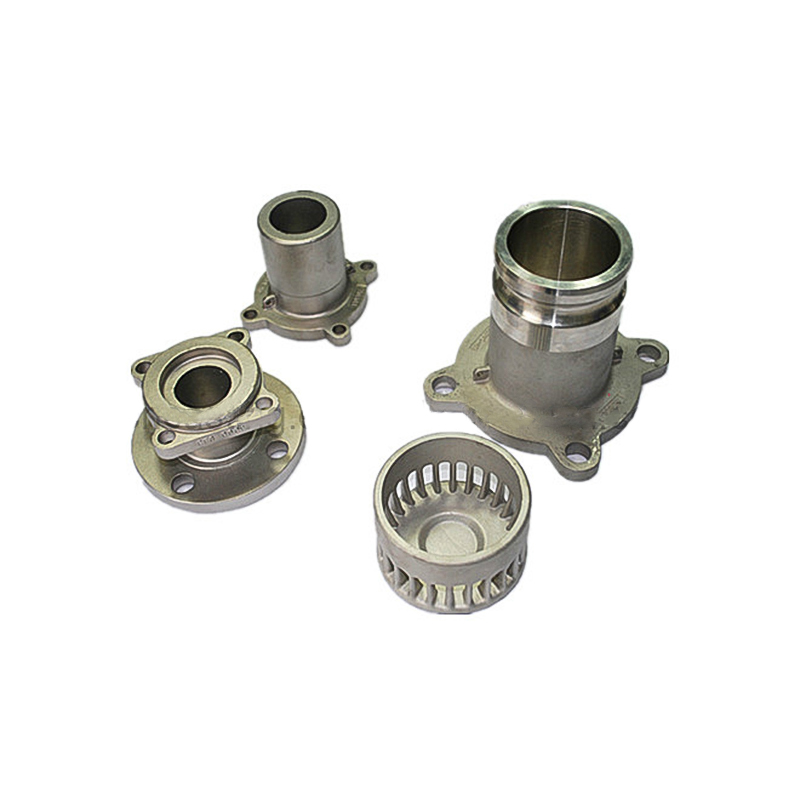

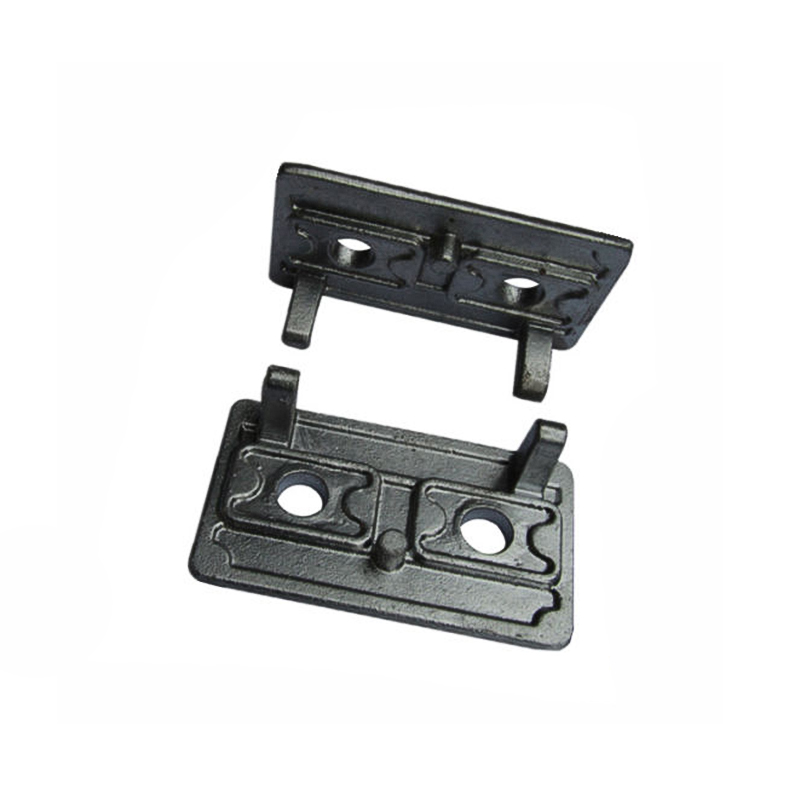

Les bases de machines-outils, les corps de pompe, les corps de compresseur, les corps de vannes, les roues et les collecteurs hydrauliques sont largement moulés au sable en fonte, en acier et en bronze. La combinaison d'une géométrie interne complexe (volutes de pompe, chambres de vannes), de grandes dimensions et de volumes de production faibles à moyens fait du moulage au sable le procédé optimal pour la grande majorité des équipements industriels de manipulation de fluides.

Aéronautique et Défense

Alors que les pièces de précision aérospatiales utilisent souvent du moulage à modèle perdu ou des pièces forgées usinées, le moulage en sable produit de nombreux composants structurels de cellule d'avion, des carters de boîte de vitesses, des structures de nacelle et des pièces d'équipement de soutien au sol en alliages d'aluminium et de magnésium. Le moulage au sable est également le processus principal pour les gros composants d'artillerie, les supports de blindage de véhicules et le matériel naval où les exigences en matière de taille des pièces et d'alliage dépassent les capacités de moulage à modèle perdu.

Construction, mines et énergie

Les mâchoires de concasseur, les revêtements de broyeur, les dents d'excavatrice, les raccords de pipeline, les couvercles de trou d'homme et les moyeux d'éoliennes font partie des pièces moulées en sable à haute résistance et à forte usure utilisées dans ces industries. Un seul moyeu d'éolienne, généralement en fonte ductile, peut peser entre 15 et 30 tonnes. et nécessite la stabilité dimensionnelle et la solidité interne que seul un processus de moulage au sable sans cuisson bien conçu peut offrir de manière fiable à cette échelle.
